    Система IP-видеонаблюдения для крупных объектов (более 16 IP-камер)

    Такие объекты, как торговые центры, аэропорты, транспортные системы, крупные банки, гостиницы, отличаются сложностью построения систем видеонаблюдения и охраны. Здесь счет видеокамер и IP-видеосерверов идет уже на сотни, а серверов и рабочих мест – на десятки. Объем получаемой информации может быть крайне велик, поэтому система видеонаблюдения должна отвечать следующим основным требованиям:

    • беспрепятственная доставка данных от источника до мест контроля и регистрации
    • наглядная навигация (группирование камер, привязка к объекту)
    • интеллектуальные алгоритмы обработки видеоданных и тревог, быстрый поиск по запросу
    • стабильность
    • безопасность
    • экономичность.

    Быстрый и надежный транспорт данных (без ущерба экономичности) достигается, с одной стороны, за счет оптимизации структуры ЛВС, с другой – за счет рационального снижения загрузки сети. Производительная ЛВС на распределенных системах обычно выглядит как совокупность »кустов». Каждый из них представляет собой ограниченное число близко расположенных IP-камер и сервер, обеспечивающий запись их видеопотоков.

    Возможен также гибридный вариант: аналоговые камеры с помощью коаксиальных шлейфов ограниченной длины сведены на один или несколько многоканальных IP-серверов. Далее оцифрованное видео направляется на коммутатор и сервер регистрации.

    «Кусты» объединяются с использованием каналов высокой пропускной способности, Fast Ethernet или оптоволоконных линий.

    Снизить нагрузку на сеть и регистраторы можно с помощью детекторов движения самих видеокамер детекторов, реализованных в управляющем ПО. Достигаемый эффект зависит от интеллектуальности примененных алгоритмов.

    Основное и дополнительные рабочие места операторов оснащаются управляющим клиентским ПО. Интерфейс рабочего места предоставляет оператору возможность отобразить на экране требуемую комбинацию видеокамер, подключаться к имеющимся серверам и использовать средства поиска по архиву, программировать реакцию на тревоги, применять средства оповещения о событиях (SMS, MMS, e-mail и т.п.) и многое другое.

    Состав системы

    Аппаратная часть

    • Более 16 IP-камер и/или аналоговых видеокамер (стационарных или поворотных), подключенных к IP-видеосерверам
    • IP-видеодекодеры + аналоговые мониторы и клавиатуры управления
    • Сетевой распределитель (TCP/IP)
    • Локальная сеть (100/1000BaseT Ethernet)
    • ПК оператора
    • Сервер для видеоархива (устанавливается с учётом технических требований).

    Расчёт объёма жёсткого диска для сервера видеоархива производится по Таблице №2.

    Минимальные системные требования для ПК приведены в Таблице №3.

    Программная часть

    • Специализированное ПО Griffid Monitoring Station предназначено для записи и удалённого просмотра видео с IP-камер. Помимо стандартных сервисов в нем реализованы следующие дополнительные функции:
    • Возможность работы с неограниченным количеством IP-камер (и/или аналоговых видеокамер, подключенных к IP-видеосерверам
    • Построение клиент-серверной архитектуры системы (возможность просмотра видеоархива с удалённого ПК)
    • Поддержка интерактивных графических планов объекта
    • Удобный для пользователя интерфейс, встроенная навигация (объединение IP-камер и IP- видеосерверов в группы, система поиска в видеоархиве)
    • Высокая надежность системы за счет использования программной функции WatchDog
    • Реализация интеллектуального программного детектора движения
    • Расширенные настройки реакций на события
    • Возможность использования в системе IP-оборудования других производителей
    • Поддерживаемые алгоритмы видеокомпрессии: MJPEG, MPEG-4, H263, H264.

    Требования к локальной вычислительной сети

    • Пропускная способность ЛВС на участке от каждой IP-камеры до сетевого коммутатора не менее 10 Мбит/с
    • Пропускная способность ЛВС на участке от ПК рабочего места оператора до сетевого коммутатора не менее 100 Мбит/с
    • Пропускная способность ЛВС на участке от сетевого коммутатора до сервера видеоархива 1000 Мбит/с.

    Если используется существующая ЛВС, то для IP-видеонаблюдения резервируется канал, пропускная способность которого рассчитывается по Таблице №1.

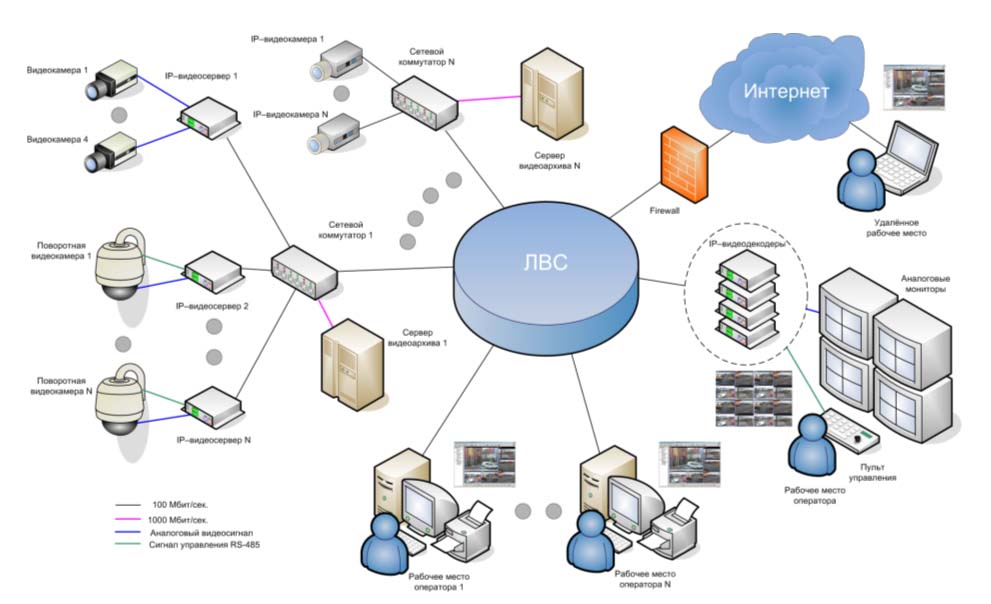

    Структурная схема для крупных объектов (более 16 IP-камер)

    Система IP-видеонаблюдения для крупных объектов (более 16 IP-камер)

    Основные возможности системы

    • Синхронная запись видеоизображения (количество камер – более 16)
    • Форматы отображения на экране монитора ПК: 1, 4, 6, 8, 9, 10, 16
    • Алгоритм видеокомпрессии MPEG-4
    • Запись (круглосуточная; по тревоге; по расписанию; по детектору движения; запись по предсобытию до 30 с)
    • Интеллектуальный детектор движения сможет самостоятельно включить тревогу, а также инициализировать запись видео на ПК
    • Подключение стационарных и поворотных аналоговых видеокамер
    • Вывод на аналоговый монитор изображения от IP-камер и IP-видеосерверов
    • Управление поворотными телекамерами по ЛВС
    • Просмотр архива, поиск в архиве по дате/времени или по событиям
    • Экспорт стоп-кадров в файлы графических форматов (*.bmp, *.jpg) или видеофайлы (*.avi), возможность просмотра на любом ПК
    • Дистанционное администрирование IP-камер и IP-видеосерверов
    • 3-уровневая система паролей доступа.

    На любые вопросы вам ответят менеджеры компании «Авалон», являющейся дилером оборудования марки Smartec, по телефону: (495) 740–8061 или по эл. почте info@avalonsb.ru

     Таблицы 1-3
